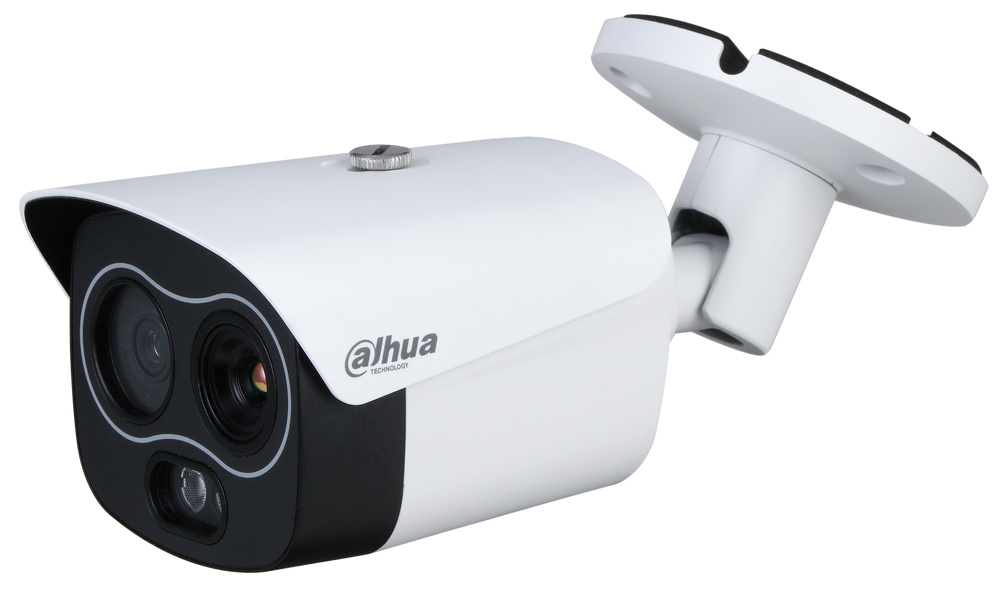

TPC-BF1241-B10F12-DW-S2 | DAHUA - Cámara Térmica IP WizSense | Lente térmica de 3,5 mm | Lente Visible 4 mm | Leds IR 30 metros | Audio | Alarma

Térmico

Tipo de detector

FPA sin enfriar de óxido de vanadio

máx. Resolución

256 × 192

Tamaño de píxel

12 micras

Rango espectral

8 μm–14 μm

Sensibilidad Térmica (NETD)

< 50 mK (@f/1.0, 25 Hz, 300 K)

Longitud focal

3,5mm

7mm

10mm

Campo de visión

Alto: 50,6°, V: 37,8°

H: 24°, V: 18°

Alto: 17,3°, V: 13,1°

Distancia de enfoque cercano

0,5 m (1,64 pies)

1,0 m (3,28 pies)

2,0 m (6,56 pies)

Distancia efectiva ①
Humano (1,8 m × 0,5 m)

D②: 146 m (479 pies)

R③: 38 m (125 pies)

I④: 19 m (622 pies)

Profundidad: 292 m (958 pies)

R: 75 m (246 pies)

Yo: 38 m (125 pies)

Profundidad: 417 m (1368 pies)

R: 107 m (351 pies)

Yo: 54 m (177 pies)

Distancia efectiva

Vehículo (4,0 m × 1,4 m)

Profundidad: 389 m (1276 pies)

R: 97 m (318 pies)

Yo: 49 m (161 pies)

Profundidad: 778 m (2552 pies)

R: 194 m (636 pies)

Yo: 97 m (318 pies)

Profundidad: 1111 m (3645 pies)

R: 278 m (912 pies)

Yo: 139 m (456 pies)

Nota:

①Distancia efectiva: los valores óptimos calculados según los criterios de Johnson. Son solo para referencia. El rendimiento real depende de las condiciones ambientales.

②D (Distancia de detección): Detecta objetos, pero no puede reconocer sus características. Los objetos detectados solo cubren una pequeña cantidad de píxeles (los objetos deben cubrir más de 3,6 píxeles de la imagen).

③R (Distancia de reconocimiento): clasifica los objetos en categorías generales, como humanos, vehículos y edificios (el objeto debe cubrir más de 14 píxeles de la imagen).

④I (Distancia de identificación): clasifica los objetos en categorías específicas según sus características, como soldado, camioneta y gasolinera (el objeto debe cubrir más de 28 píxeles de la imagen).

Abertura

F1.0

Mejora de detalles digitales
(DDE)

sí

Zoom digital

16×

CAG

Auto; Manual

Reducción de ruido

NR 2D; NR 3D

Voltear imagen

90°; 180°; 270°

Paletas de colores

18 (Whitehot, Blackhot, Ironrow, Icefire, Fusion, Rainbow, Globow, Iconbow1, Iconbow2, etc.)

Modo Fusión

3 (color cálido; color frío; rojo hierro)

Visible

Sensor de imagen

CMOS de 1/2,7''

máx. Resolución

2336 × 1752

píxel

4 megapíxeles

Velocidad de obturación electrónica

1/30.000 s–1 s

mín. Iluminación

Color: 0,05 lux

Blanco y negro: 0,005 lux

0 lux (IR encendido)

Distancia de iluminación IR

≥ 30 m (98,43 pies)

Control de encendido/apagado del iluminador IR

Auto; Manual

Longitud focal

4mm

8mm

12mm

Abertura

F1.6

F2.0

F2.0

Campo de visión

alto: 71,2°

V: 52°

profundidad: 92,6°

alto: 33,4°

V: 25°

profundidad: 41,9°

alto: 22°

V: 16,6°

profundidad: 26,9°

Control de enfoque

Reparado

Distancia de enfoque cercano

1,0 m (3,28 pies)

2,5 m (8,2 pies)

2,5 m (8,2 pies)

Día/Noche

automático (ICR); Color; B/N

CLB

sí

WDR

DWDR

LLC

sí

Balance de blancos

Auto; Manual; Interior; Exterior; Seguimiento; Farola; Natural

CAG

Auto; Manual

Reducción de ruido

NR 2D; NR 3D

Relación señal/ruido

≥ 55dB

Región de interés (RoI)

sí

Voltear imagen

90°; 180°; 270°

Compensación de exposición

sí

Inteligencia

Inteligencia general

cable trampa; Intrusión

Inteligencia avanzada

Detección y alarma de incendios
Rastreo de puntos fríos y calientes
Clasificación de personas y vehículos

Detección de tabaquismo

Detección de llamadas

Vídeo y Audio

Compresión de video

H.265; H.264M; H.264H; H.264B; MJEPG

Resolución

Térmico:

Transmisión principal: 1280 × 960 (1,3 M); XVGA (1024 × 768); VGA (640 × 480); 256 × 192; 1280 × 960 (por defecto)

Transmisión secundaria: VGA (640 × 480); 256 × 192; 256 × 192 (por defecto)

Visual:

Transmisión principal: 2336 × 1752; 1080p (1920 × 1080); 720p (1280 × 720); D1 (704 × 576); 2336 × 1752 (por defecto)Transmisión secundaria: 720p (1280 × 720); D1 (704 × 576); CIF (352 × 288); 352 × 288 (por defecto)

Cuadros por segundo

Térmico

50 Hz: (transmisión principal) 1 fps–25 fps ajustable, 25 fps por defecto; (transmisión secundaria) 1 fps–25 fps ajustable, 15 fps por defecto

60 Hz: (main stream) 1 fps–30 fps adjustable, 30 fps by default; (sub stream) 1 fps–30 fps adjustable, 15 fps by default

Visual

50 Hz: (main stream) 1 fps–25 fps adjustable, 25 fps by default; (sub stream) 1 fps–25 fps adjustable, 15 fps by default

60 Hz: (main stream) 1 fps–30 fps adjustable, 30 fps by default; (sub stream) 1 fps–30 fps adjustable, 15 fps by default

Audio Compression

G.711a; G.711mu; PCM

Network

Protocol

HTTPS; HTTP; TCP; ARP; RTSP; RTP; UDP; RTCP; SMTP; FTP; DHCP; DNS; DDNS; PPPOE; IPv4/v6; SNMP; QoS; UPnP; NTP

Edge Storage

Micro SD card (256 G)

Interoperability

ONVIF; CGI

Browser

IE: IE 8 and later

Google: 42 and earlier

Firefox: 42 and earlier

User/Host

10

Security

Authorized username and password; attached MAC address; encrypted HTTPS; IEEE 802.1x; controlled network access

Port

Network

One 10/100 M Ethernet port (RJ-45)

Audio Input

1

Audio Output

1

Alarm Input

1

Alarm Output

1

RS-485

1 pair

Wi-Fi Optional

Standard No.: 802.11

Frequency: 2.4 GHz

Transmission rate: 150 Mbps

Transmission distance: 150 m (no shield, no disturbance)

Power

Power Supply

12 VDC (± 20%)

PoE

Power Consumption

Basic: < 8 W (LED off)

Max: < 14 W (LED on, heater on)

Environment

Operating Temperature

–30 °C to +50 °C (–22 °F to +122 °F)

Storage Temperature

–30 °C to +70 °C (–22 °F to ﹢158 °F)

Operating Humidity

≤ 95%

Protection

IP67; anti-surge 6 kV; anti-elctrostatic 6 kV (touched by objects); anti-elctrostatic 8 kV (air)

Structure

Product Dimensions

205.5 mm × 90.4 mm × 90.1 mm (8.09'' × 3.56'' × 3.55'')

Packaging Dimensions

279 mm × 187 mm × 138 mm (10.98'' × 7.36'' × 5.43'')

Net Weight

≤ 0.9 kg (1.98 lb)

Gross Weight

≤ 1.3 kg (2.87 lb)

IVS Range

Focal Length

3.5 mm

7 mm

10 mm

Human (1.8 m × 0.5 m)

24.5 m

49 m

70 m

Vehicle (1.4 m × 4.0 m)

72.5 m

146.5 m

209 m

Note:

The table displays the optimal distance obtained from testing in an environment where the temperature is 23 °C and the relative humidity is below 60%.

The table is for reference only. The distances within it are subject to actual conditions including atmospheric conditions, target size, the installation site, and more.

Fire Detection Distance

Focal Length

3.5 mm

7 mm

10 mm

Recommended Distance

14.6 m

29.2 m

41.7 m

Max. Distance

22 m

40 m

60 m

Note:

The table displays the measured distances obtained from using the target size 0.2 m x 0.2 m for testing in an environment where the temperature is 23 °C and the relative humidity is below 60%.

The table is for reference only. The distances within it are subject to actual conditions including atmospheric conditions, target size, the installation site, and more.
